Assonometria planometrica

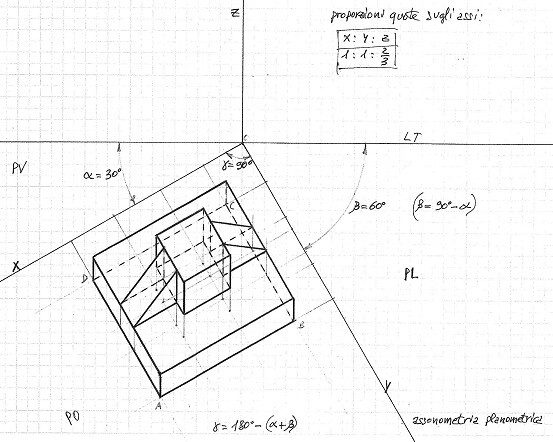

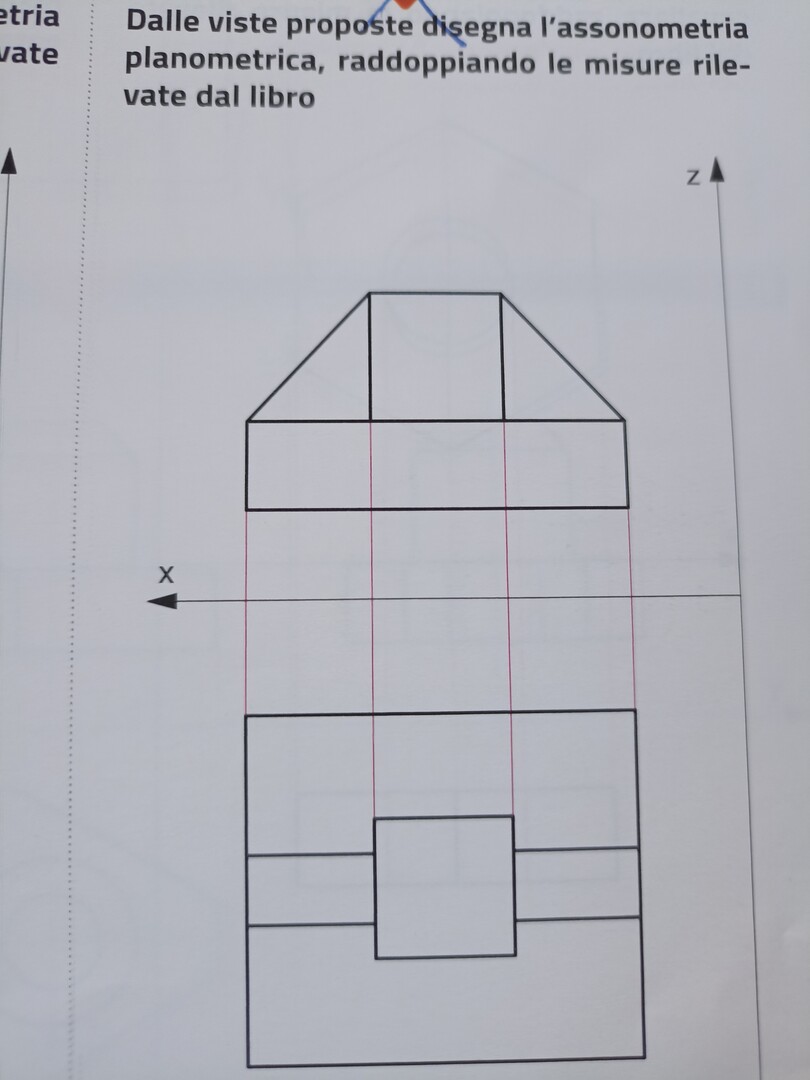

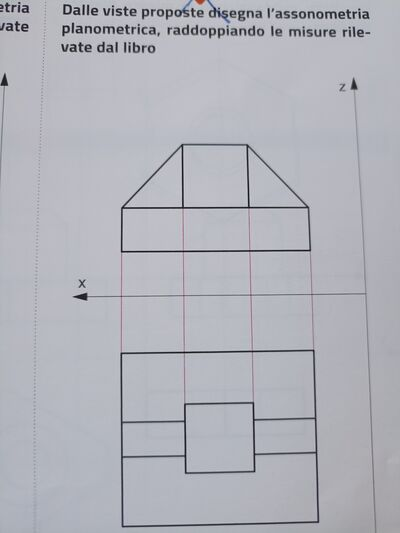

@Giuli_00 - Per le misure, prendile dal disegno e raddoppiale da te perché dalla foto non è sicuro, comunque il disegno è in proporzione, salvo l'asse z che nella planometrica deve essere ridotto a 2/3; in pratica prendi le misure dal libro e le raddoppi per gli assi x e y mentre per l'asse z raddoppi e poi moltiplichi per 2/3 (≅ 0,667) oppure moltiplichi direttamente la misura rilevata per 4/3 (≅ 1,333).

@Giuli_00 - N.B.: Proporzione delle quote riferite agli assi, $ x : y : z = 1 : 1 : 2/3.$

L'assonometria planometrica (o cavaliera planometrica) con questa proporzione è, in modo particolare, adatta per rappresentare parti urbanistiche, per avere una chiara e unica rappresentazione delle viste, frontale, laterale e dall'alto, con ribassamento delle quote lungo l'asse z altrimenti il tutto risulterebbe falsato  per l'occhio.

Tieni conto che il ribassamento sull'asse z può essere a discrezione, secondo che cosa devi rappresentare, anche a 3/4 (0,75) o altro, alcuni non lo fanno nemmeno.

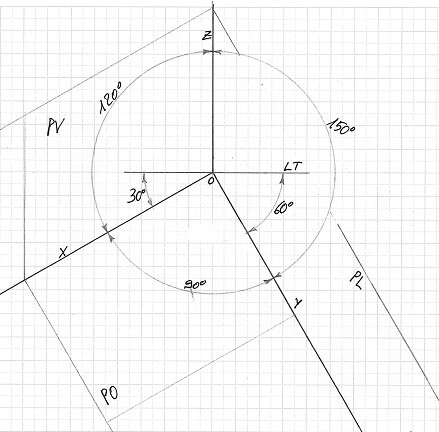

L'angolo dell'asse x normalmente è $\alpha=30°$ dalla linea di terra LT ma può essere anche differente (20°, 25°, etc...), l'importante è che l'angolo $\beta$ dell'asse y riferito alla LT deve essere: $\beta= 90°-\alpha$ in modo che l'angolo $\gamma$ fra gli assi x e y sia sempre $ 90°\; (\gamma= 180°-(\alpha+\beta)).$

Inoltre la linea di terra LT la puoi anche eliminare, serve solo per riferimento degli angoli per gli assi come eventualmente anche i profili nascosti.

Per tutto quanto sopra, naturalmente fai riferimento alle indicazioni dell'insegnante, angoli, ribassamento delle quote in z, etc... Saluti.

@gramor ti ringrazio come sempre!

Per le misure sugli assi, la professoressa non ci ha spiegato di ridurre quelle sull asse Z. Quindi le devo soltanto raddoppiare come richiesto nel.libro.

Grazie! Buona giornata

@Giuli_00 - Grazie a te, come ti ho accennato l'asse z può essere anche senza riduzione e tra l'altro in questo particolare prevale la larghezza sull'altezza per cui risulterà comunque una buona rappresentazione. Buona giornata a te.

@gramor (👍 👍 👍) ^2

@Gregorius - Grazie mille Gregorius, naturalmente resta sottinteso che tutti gli apprezzamenti che faccio alle tue risposte vanno elevati alla n-esima potenza.  Buona giornata.
